Huisman ontwerpt en bouwt een uitgebreide serie standaard lieren, A&R-lieren en tractie- en opslaglieren voor gebruik op zee.
Huisman ontwerpt en bouwt een uitgebreide serie standaard lieren, A&R-lieren en tractie- en opslaglieren voor gebruik op zee.
A&R-lieren
Een A&R-lier is specifiek ontworpen om een pijp op de zeebodem achter te laten of van de zeebodem omhoog te halen. Naarmate de waterdiepte groter wordt, neemt de vereiste topspanning toe. Dit vereist een grotere capaciteit van de A&R-lier en de tensioner. Daarnaast vragen grotere waterdieptes om langere draad. De standaard lengte van A&R-draad voor de huidige waterdieptes is 3500m. Onze A&R-liersystemen zijn ontworpen met een trekvermogen van maximaal 650mt.
Tractielieren

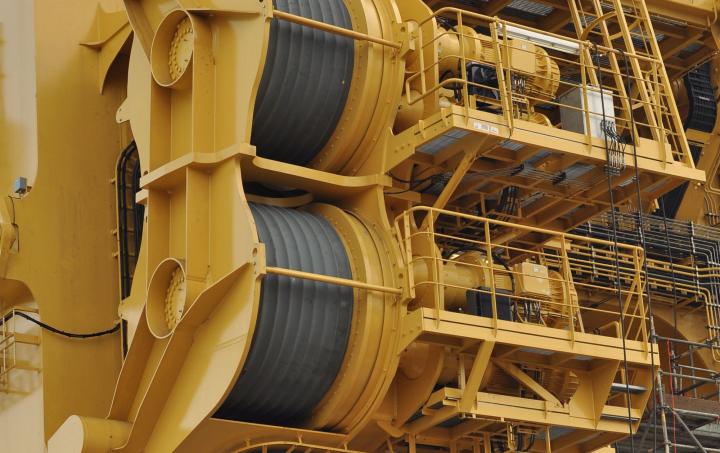

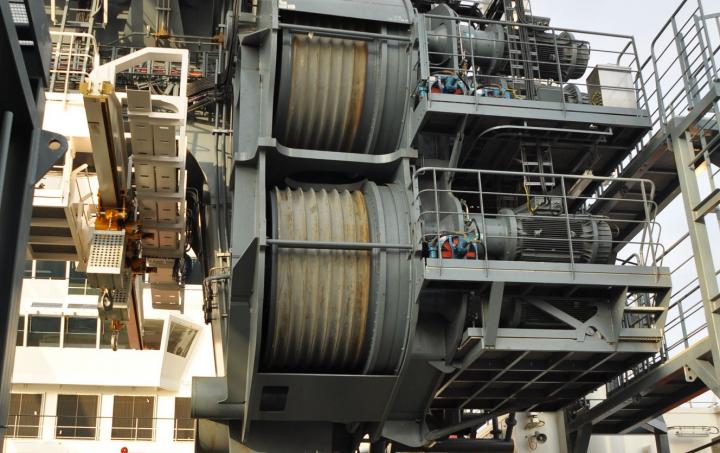

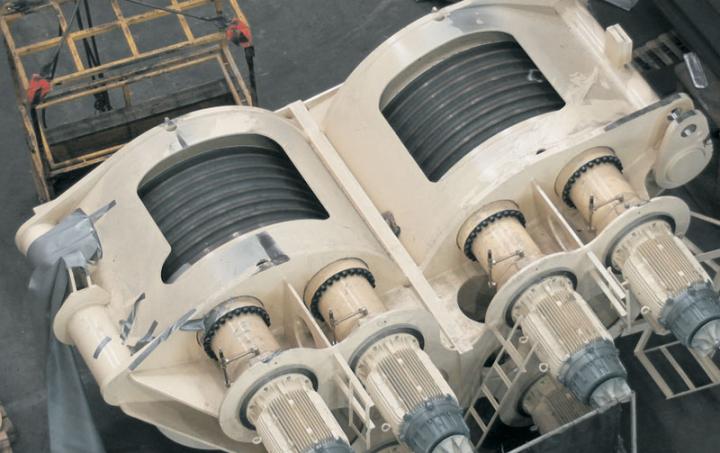

Voor hogere pijpspanningen worden normaal gesproken combinaties van opslag- en tractielieren gebruikt. Onze tractielier bestaat uit twee liertrommels die in één lierframe aan elkaar zijn gemonteerd. De A&R-draad wordt in enkele windingen over deze twee liertrommels gewonden. Het tractielierprincipe is gebaseerd op wrijving die ontstaat tussen de liertrommels en de draad. De draad wordt opgeslagen op de opslaglier.
De assen van de liertrommel zijn ten opzichte van elkaar onder een hoek geplaatst, zodat de draad in een rechte lijn van de ene liertrommel naar de andere loopt. Hierdoor vermindert de draadmoeheid omdat de draad niet verdraaid wordt. De liertrommels worden geleverd met geharde schalen met groeven om slijtage van het liertrommeloppervlak te voorkomen. De groefdiameter neemt toe met elke winding in verband met de elastische verlenging van de kabel als deze op spanning komt te staan.
Opslaglieren

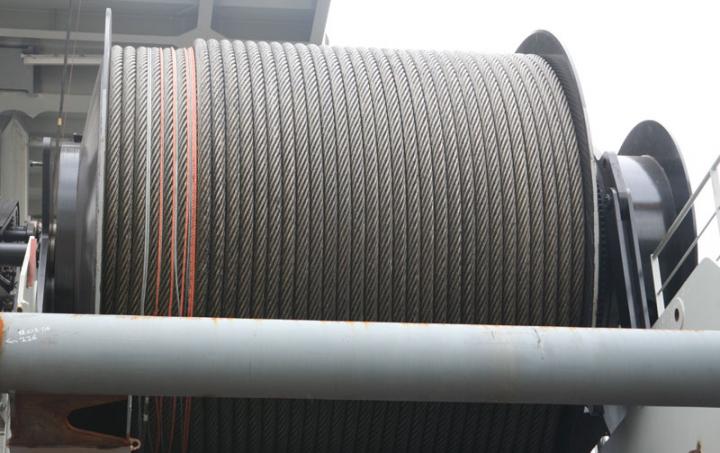

De draad wordt opgeslagen op de opslaglier, die een constante tegenkracht uitoefent voor de tractielier. De opslaglier werkt met een lage trekkracht maar is bestand tegen een zeer zware overbelasting die kan worden veroorzaakt door stroomuitval of een noodstop als de remmen worden gebruikt terwijl de tractielier aan de draad trekt.
