Pipelay
/ Home Producten Pijplegsystemen Reel-lay

/ Reel-lay

Een andere methode voor de installatie van flexibele en stalen pijpleidingen is Reel-lay. Lange pijpsegmenten worden gelast, getest en aan wal van een betonnen laag voorzien waarna ze in een streng gespoeld worden op een lange, meestal verticaal georiënteerde pijphaspel. Zodra het Reel-lay schip in positie is, wordt de pijp afgerold, recht gebogen en vervolgens naar de zeebodem geleid zodra het schip zich voorwaarts verplaatst.



De grootste voordelen van Reel-lay zijn de hoge productiesnelheid en de gecontroleerde las- en inspectieomstandigheden aan wal. Deze voordelen maken Reel-lay een uitermate efficiënte methode voor de installatie van pijpleidingen in alle wateren. Een voorwaarde voor de efficiëntie van Reel-lay is echter dat er een spoelbasis aanwezig is dicht bij het Reel-lay schip om zo de transittijd naar en van de pijpinstallatielocatie zo kort mogelijk te houden. Huisman levert complexe Reel-lay systemen inclusief hoofd- en piggy-back haspels, tractie- en opslaglieren, tensioners, aandrijvingen en ondersteunende kranen.



Een voorbeeld van Huisman’s continue streven naar innovatie is de ontwikkeling van een modulair ‘skidding’ Reel-lay systeem. Dit type systeem kan verschillende spoelen met pijp aan dek hanteren, de spoelen kunnen met behulp van de eigen hoofdkraan aan boord gebracht worden. Vervolgens worden ze over dekrails geleid om over de pijplegtoren te worden afgerold. Met deze opzet is het mogelijk om lege haspels te wisselen voor volle zonder dat het pijplegschip heen en weer moet varen tussen de pijpleglocatie en de spoelbasis. Dit resulteert in een efficiënter gebruik van het pijplegschip en een hogere effectieve pijplegsnelheid. Reel-lay kan eenvoudig gecombineerd worden met Flex-lay.

Direct naar
Technische specificaties referenties

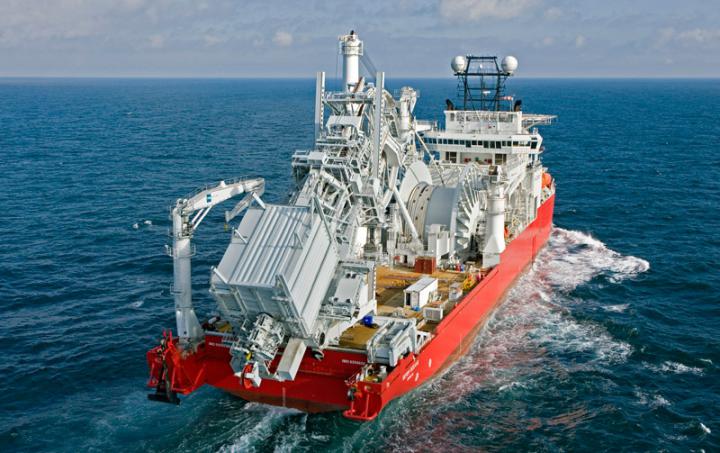

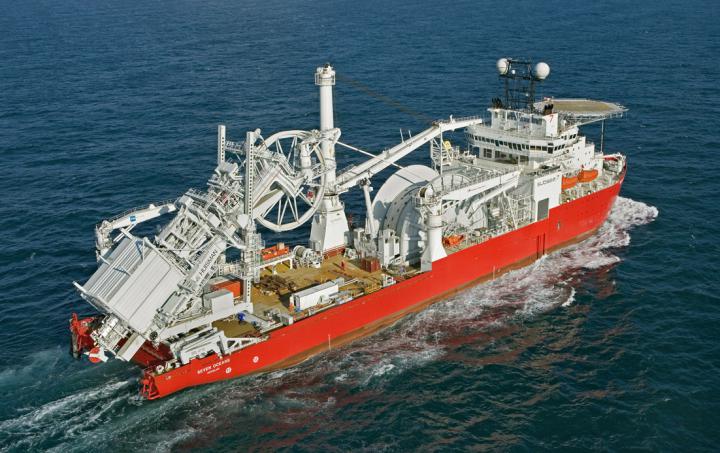

400mt Reel-lay Systeem Seven Oceans, Subsea 7
400mt Reel-lay Systeem Seven Oceans, Subsea 7
400mt Reel-lay Systeem Seven Oceans, Subsea 7
400mt Reel-lay Systeem Seven Oceans, Subsea 7

/ kenmerken

  • Geschikt voor ondiep tot ultra diepe wateren;
  • Zeer hoge productiesnelheid;
  • Lassen van de pijp vindt plaats in non-kritische scheepstijd (aan wal);
  • Specifieke spoelbasis nodig voor pijpvoorbereiding;
  • Diameter van de pijp wordt bepaald door de afmeting van de haspel;
  • Niet geschikt voor installatie van met beton omkleedde pijp;
  • Gebruikt voor pijpleidingen waarvan de buitenste of binnenste aangebrachte laag thermisch is;
  • Door de pijpbuiging minder geschikt voor pijpen die gevoelig zijn voor metaalmoeheid.

/ brochure

Brochure Pijplegsystemen
Alle downloads

/ referenties

/ 400mt Offshore Mast Kraan, 400mt Reel-lay Systeem

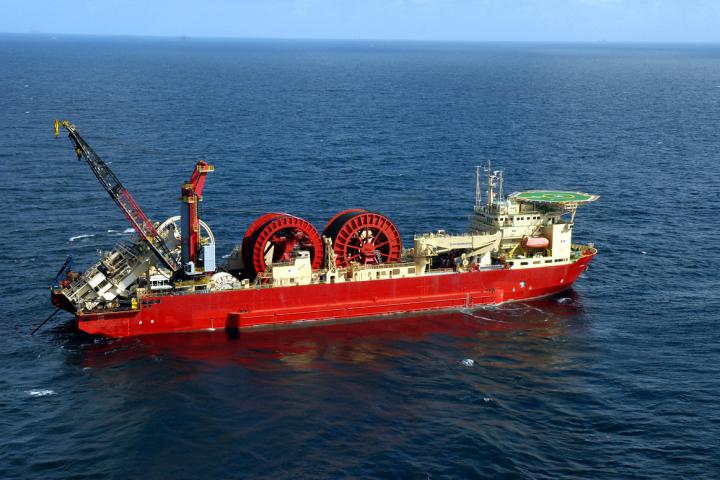

/ 160mt Reel-lay Systeem
/ Reel-lay Systeem
