Doordat offshore windparken in diepere wateren worden gebouwd, is er een groeiende vraag naar jacket fundaties ter ondersteuning van de steeds grotere windturbine generatoren. Deze jacket fundaties zijn er in verschillende ontwerpen om bestand te zijn tegen de wisselende omstandigheden en parameters van de windparklocaties. De pre-piling-templates moeten daarom voldoen aan de specifieke afmetingen en geometrie die elk offshore windpark vereist. Investeren in op maat gemaakte pre-piling-templates, voor eenmalig gebruik, is zeer kosten-inefficiënt.



Huisman introduceert de Convertible Pre-Piling Template, een economische en betrouwbare oplossing voor nauwkeurige pre-piling activiteiten.

Direct naar
Video kenmerken Foto’s Technische specificaties brochure Newsletter
Vereenvoudig mobilisaties

Vereenvoudig mobilisaties

Dankzij het modulaire ontwerp kan de Convertible Pre-Piling Template eenvoudig worden aangepast aan elke configuratie. Dit vereenvoudigt en versnelt de mobilisaties voor uw pre-piling projecten.

Verhoog operationele efficiëntie

Verhoog operationele efficiëntie

Zelfs tijdens een offshore-campagne kan de Convertible Pre-Piling Template worden aangepast aan verschillende afmetingen. U kunt met uw pre-piling werkzaamheden doorgaan zonder dat u de templates hoeft te verwisselen.

Verbeter kosteneffectiviteit

Verbeter kosteneffectiviteit

De Convertible Pre-Piling Template is ontworpen en gebouwd voor meervoudig gebruik. Dankzij de lange technische levensduur kan de afschrijving worden gespreid over uw huidige en toekomstige installatieprojecten voor jacket fundaties.

/ kenmerken

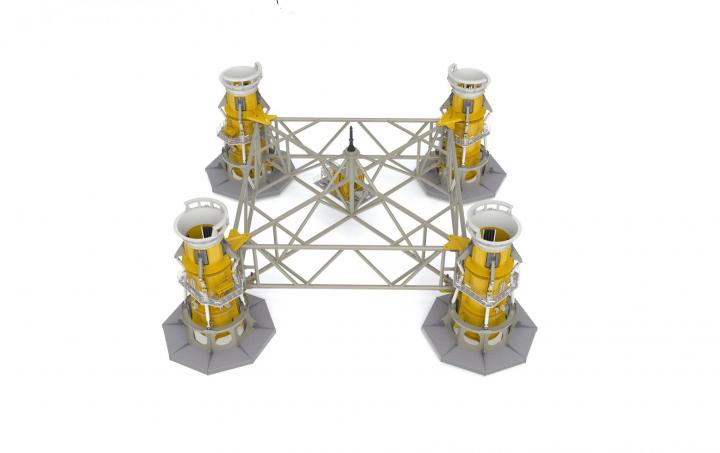

  • Dankzij het verwisselbare middenframe, mud mats, paalvangers en ballast gewicht, biedt de modulariteit van het template compatibiliteit voor toekomstige projecten
  • Het template heeft een lange levensduur waarbij rekening is gehouden met de belastingen als gevolg van het heien en de onderwater omstandigheden

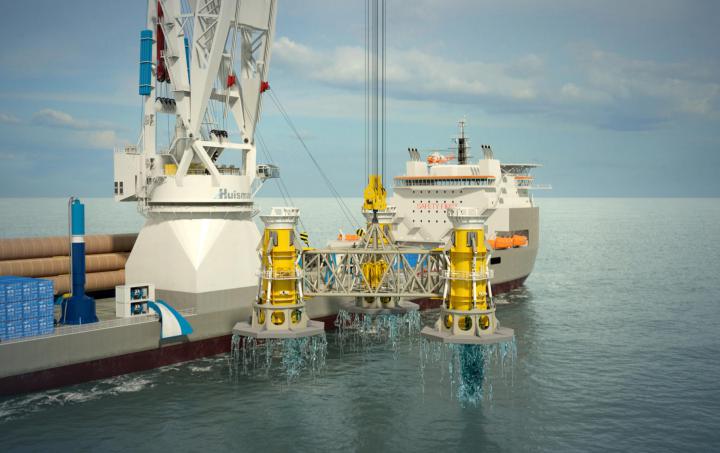

  • Jetting systeem vergemakkelijkt het terugtrekken uit de modder
  • Een geintegreed bellengordijn vermindert de akoestische belasting van het leven in zee
  • Zeer nauwkeurig nivelleersysteem en niveaumeetsensoren
  • Zeer kleine bouwtorancies
  • Een constructie ontworpen voor extra stijfheid
  • Snelle wisseling van afmetingen met behulp van een verstelmechanisme
  • Snel aanpasbaar voor diverse paaldiameters
  • Het template kan worden voorbereid voor het landen op een hellende zeebodem door voor-nivellering op het dek
  • Het automatische nivelleringssysteem garandeert een horizontaal niveau van de template
  • Mogelijkheid tot het voor aanvang consolideren van de grond door  heen en weer wiegen van de mud mats

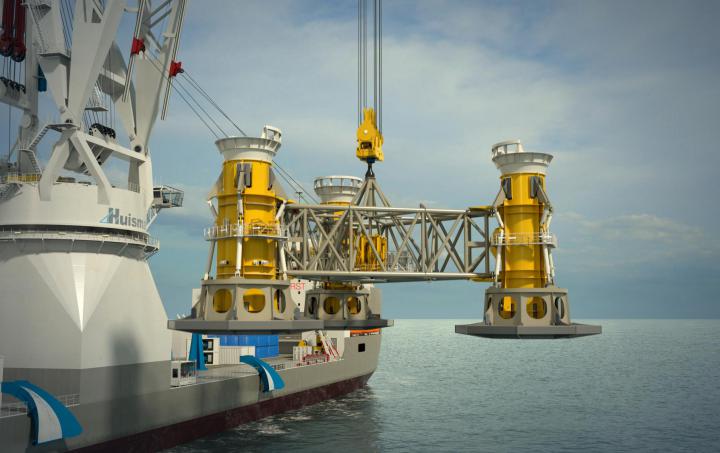

  • De template kan worden gehesen met ILT of met de Huisman Universal Quick Connector
  • Tugger-bevestigingspunt met op afstand bedienbaar ontgrendelingsmechanisme
  • Hoge mate van redundantie op kritische componenten
  • Alle trillingsgevoelige apparatuur is schokbestendig gemonteerd
  • Paal dempingssysteem in de pockets vermindert paal oscillaties en verhoogt de verwerkbaarheid
  • Extra lage positie van de onderste paal ondersteuning biedt de mogelijkheid om de palen vrijwel geheel de grond in te heien
  • Het meten van de verticaliteit en positie van de geïnstalleerde palen mbv het centralisatie systeem
  • De nokken van het centralisatie systeem kunnen volledig worden ingetrokken om de hamer te laten passeren

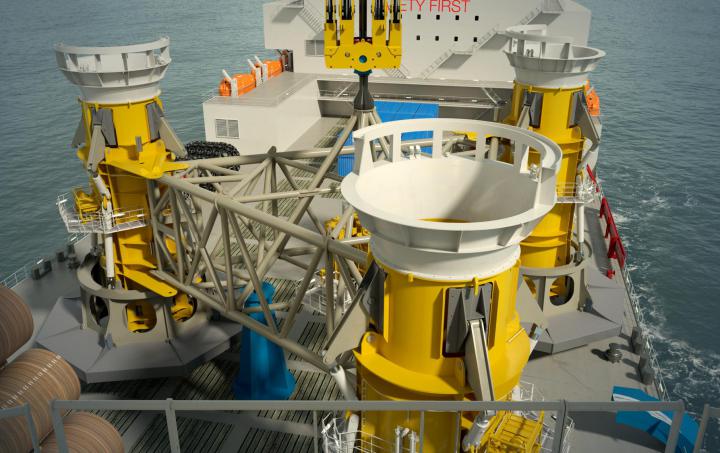

  • Het nivelleersysteem kan aan dek worden getest / onderhouden met behulp van geïntegreerde steunen

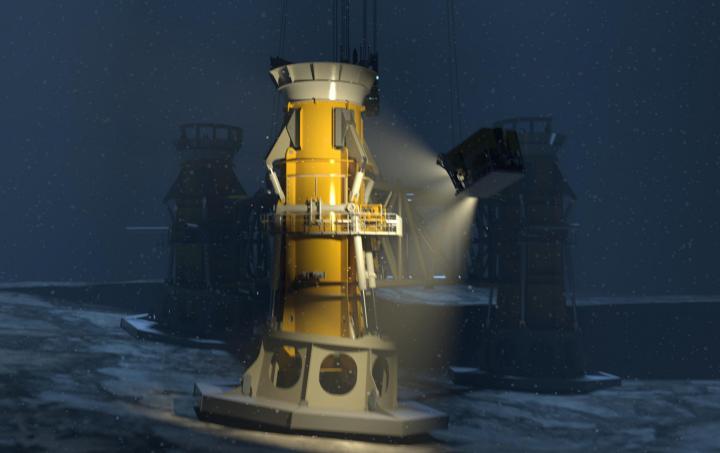

  • Tijdelijke natte opslag op de zeebodem
    • Verbonden met een schip met afneembare verbindingskabel
    • Uitgerust met een ROV interface om de template te ontkoppelen van de palen
  • Het template kan worden voorzien van een Pile run off stopper
  • Veilige toegang tot alle essentiële onderhoudslocaties

/ Technische specificaties

Afstand tussen de palen: 25-45m

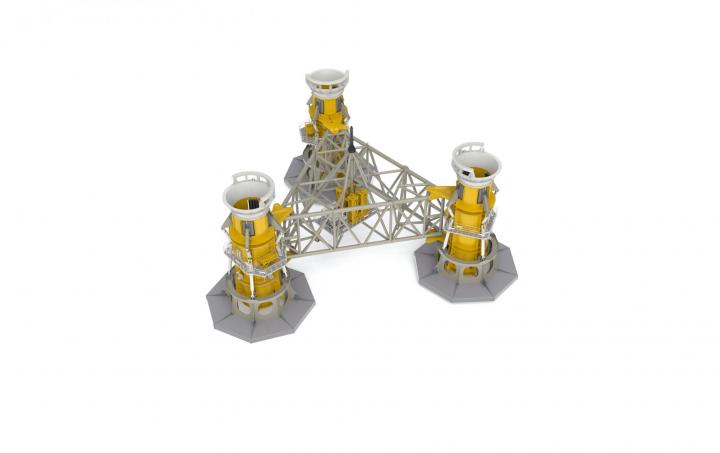

Aantal pockets: 3-4

Paaldiameter: 3-4m

Paallengte: 50-100m

Helling zeebodem: 5 deg
