/ kabelleg-systemen

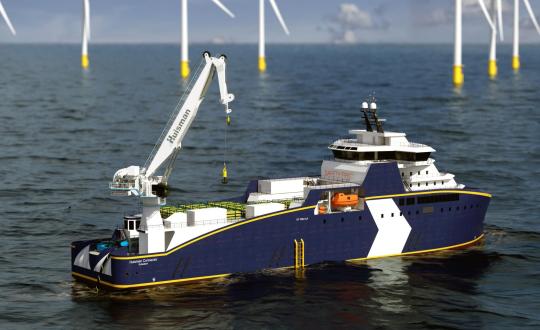

Huisman erkent de groeiende marktvraag naar diverse scenario's voor het inzetten van multi-purpose schepen, en heeft een modulair kabellegsysteem ontwikkeld dat snel ge(de)mobiliseerd kan worden.



Afgestemd op de naadloze installatie van inter-array kabels en ontworpen voor multi-purpose schepen, maakt ons kabellegsysteem het mogelijk om een offshore constructieschip binnen enkele dagen om te vormen tot een toegewijd kabellegschip, waardoor meer tijd wordt bespaard voor het uitvoeren van het project en minder tijd wordt besteed aan logistieke complexiteiten.


Huisman biedt de markt ook een beweging gecompenseerd kabellegsysteem, een veilige en efficiënte oplossing voor de installatie en reparatie van inter-array kabels. Het compenseert de verticale beweging bij de chute en stabiliseert de kabel. Hierdoor kunt u werken in ruigere zeecondities en uw operationeel weer window uitbreiden.

Verhoog workability

Verhoog workability



Het Motion Compensated Cable-Lay System compenseert de verticale beweging bij de chute waardoor de kabel die richting de zeebodem gaat wordt gestabiliseerd. U kunt in slechtere weersomstandigheden kabelleggen en uw operationele beschikbaarheid vergroten.

Maximaliseer operationele tijd

Maximaliseer operationele tijd


Mobiliseer uw kabellegschip binnen enkele dagen, waardoor u meer tijd bespaart voor het uitvoeren van het project en minder tijd aan logistieke complexiteiten.

Verbeter productintegriteit

Verbeter productintegriteit


Het state-of-the-art kabelleg equipment is ontworpen om productintegriteit tijdens alle installatiefasen te waarborgen. Het systeem laat de kabel op een veilige en gecontroleerde manier op de zeebodem zakken en maakt het mogelijk de kabel op de vereiste diepte te begraven.

/ kenmerken

  • Een volledig geïntegreerd kabellegsysteem ontworpen voor de efficiënte installatie van inter-array kabels.
  • Ruime werkomgevingen aan bakboordzijde (BB) en stuurboordzijde (SB) voor respectievelijk de behandeling van het eerste en tweede kabeleinde.
  • In staat om 30m kabelbeschermingssystemen (CPS) in één keer te hanteren.
  • Drie optionele offline CPS bufferposities aan zowel BB als SB.
  • Hydraulisch intrekbare zijrollen voor snelle verplaatsing van CPS naar de hoofdlijn.
  • Snelle mobilisatie- en demobilisatie
  • Kan worden geïnstalleerd zonder significante aanpassingen aan het schip.
  • Optionele mogelijkheid voor kabelreparatie
  • Verzonken gepinde verbindingen zorgen voor een vlak dek na verwijdering van CLS.



  • Volledig gemechaniseerd kwadrantbehandelingssysteem.
  • CPS-voorbereiding kan parallel aan de kabellegprocedure plaatsvinden.
  • Het CPS-opslagsysteem levert efficiënt lange CPS-reeksen.
  • Caroussel haspel apparaat uitgerust met een onderbuiger voor gecontroleerde landing op kabeltransportgoten.
  • Rollers met grote diameter ondersteunen de kabel.
  • Scherpe randen zijn beschermd met slijtvast materiaal.



  • Het kwadrant wordt volledig geleid van opslag naar inzetpositie, wat verhoogde bruikbaarheid biedt in uitdagende omgevingen.
  • Optioneel telescopisch inzetframe biedt volledige begeleiding van het kwadrant door de splashzone.
  • Alle kabellegapparatuur wordt gecontroleerd en bewaakt vanuit een centrale controlelocatie.
  • Gecentraliseerde hydraulische energie-eenheid levert hydraulische energie aan alle verbruikers.
  • Het elektrische spanningsaandrijfsysteem biedt een snelle en nauwkeurige respons voor optimale spanningcontrole.
  • Optionele interface met software voor kabelrouteplanning van derden (Eiva, Makai) voor nauwkeurige controle van kabelspanning.

Volledig gemechaniseerde quadrant handeling
Het kwadrant wordt vanaf het begin van de operatie volledig tegengehouden totdat het onder de spatzone kan worden vrijgegeven

  • Vergroot weervenster
  • Gecontroleerde en tijdbesparende werking
  • Verhoogd veiligheid


Quadrant cursor system
Het kwadranthandlingsysteem is uitgerust met een cursorsysteem. De kwadrantbewegingen worden volledig tegengehouden totdat ze onder de spatzone worden ingezet

  • Het cursorsysteem voorkomt schade aan het kwadrant
  • Verminderd dynamiek aan de bovenleiding

Modular ontwerp, korte mobilisatietijd

  • Het systeem kan snel worden geïnstalleerd vanwege het modulaire ontwerp en de eenvoudige interface
  • Kan worden geïnstalleerd met een enkele lift
  • Geïntegreerde stroom- en controlesystemen verkleinen de verbindingskabel met het schip



Recht kwadrant

De straal van het kwadrant kan tijdens het dalen worden aangepast, van de MBR naar recht

  • De kabel kan worden achtergelaten zonder ongecontroleerde val op de zeebodem. Kabelspanning wordt gecontroleerd tijdens de volledige operatie
  • Kwadrant kan worden opgehaald wanneer de kabel recht op de zeebodem ligt, waardoor koppelvariaties, die kabelstoringen kunnen veroorzaken, worden vermeden.


Gecontroleerde touch down point locatie
De bewegingscompensatie houdt het contactpunt van de kabel binnen een kleinere ruimte.  Een kleinere doelstrook vereist minder activiteiten op het gebied van onderzoek en het opruimen van de doelstrook.

  • Het slepen van de kabel over de zeebodem, vooral in bochten, wordt vermeden.
  • Spanningsvariaties worden verminderd en het risico op vast zitten verkleind.


Gesynchroniseerde pull-in lier
Synchronisatie van de pull-in-lier met het centrale besturingssysteem zorgt voor een betere controle van pull-in operaties

  • Verbeterde spanningscontrole voorkomt doorbuigen of compressie in de kabel
  • Gecontroleerd vanaf het schip met behulp van een beveiligde dataverbinding



Verminderd risico op defecte kabel tijdens het slippen
Het Motion Compensated Cable-Lay Systeem reduceert de spanningsvariaties in de gelegde kabel tot een smalle bandbreedte



Efficient CPS opslagsysteem
CPS-strings worden in containers aan boord geladen en via een gootsysteem naar de vuurlinie(????) overgebracht

  • Containers zorgen voor een eenvoudig transport en het laden
  • In hoogte verstelbare ramp (gewoon laten staan ??) om een CPS uit verschillende hoogtes te halen
  • CPS-gootsysteem onafhankelijk van kabelgeleiding, waardoor parallelle operaties mogelijk zijn
  • Veilige toegang voor personeel tot containers



Aanpasbaar voor kabelreparaties
Dankzij het modulaire ontwerp kan het Motion Compensated Cable-Lay Systeem snel worden gemobiliseerd en gedemobiliseerd op PSV's en OSV's, waardoor dit systeem ideaal is voor kabelreparaties of -vervanging die het hele jaar door en zo snel mogelijk moeten worden uitgevoerd. Het Motion Compensated Cable-Lay Systeem kan worden geconfigureerd voor kabelreparaties. De bijzondere kenmerken zijn extra openende shelters, waarin de kabel gerepareerd kan worden.


Motion Compensated Kabellegschip
Ons Motion Compensated Cable-Lay System is geïntegreerd in Damen's Offshore Carrier (DOC) en introduceert 's werelds eerste deiningsgecompenseerde kabellegschip (CLV). Damen en Huisman bieden de markt een volledig geïntegreerde oplossing die specifiek is afgestemd op het optimaliseren van de bediening en het verbeteren van de controle en nauwkeurigheid van kabelplaatsing.

Lees meer



/ Technische specificaties

Algemeen

  • Maximale trekkracht inclusief dynamica 35mt
  • Minimale product-OD 50mm
  • Maximale product-OD 500mm
  • Minimale buigradius product 5m

Motion Compensated Systeem

  • Totale verticale compensatieslag 5m

 Productopslag

  • Kabelcapaciteit 2 x 6.000mt. De opslagcapaciteit kan worden afgestemd op uw wensen en scheepsspecificaties.

 Afmetingen

  • Lengte 35-60m. De lengte kan worden afgestemdop beschikbare ruimte.
  • Breedte 14.5m
  • Hoogte 8.5m

Afmetingen kunnen afgestemd worden op de beschikbare dekruimte.
