Offshore windturbines worden zowel groter als zwaarder. En door de grote ambities van de sector zullen windparken in diepere wateren worden geïnstalleerd. In de toekomst spelen drijvende schepen een belangrijke rol bij de installatie van turbines, omdat ze geen dieptebeperkingen hebben en in staat zijn om de grotere kraancapaciteit te bieden die nodig is voor grotere, zwaardere monopiles.
Verhoogde werkbaarheid
De installatie van een drijvend schip biedt bepaalde voordelen. Bijvoorbeeld verhoogde werkbaarheid. Een drijvend scip hoeft niet op te krikken voordat de installatie wordt uitgevoerd. Het kan ook een groter laadvermogen bieden en een zwaardere kraan ondersteunen, aangezien het gewicht minder belangrijk is.
Er is echter een aantal bijbehorende uitdagingen. Hiertoe behoort de dynamiek van de monopile. Scheepsbewegingen en golfkrachten kunnen de monopile in trilling brengen.
De uitdagingen van de volgende generatie oplossen
Een oplossing hiervoor is de Motion Compensated Pile Gripper. De grijper voorkomt dat de monopile tijdens het zakken en heien ongecontroleerd gaat schommelen en houdt deze verticaal door de scheepsbewegingen in het horizontale vlak te compenseren. De grijper kan ook worden gebruikt als een opwaarts gereedschap om het hanteren van de monopile te vergemakkelijken, waardoor er op dekruimte wordt bespaard.

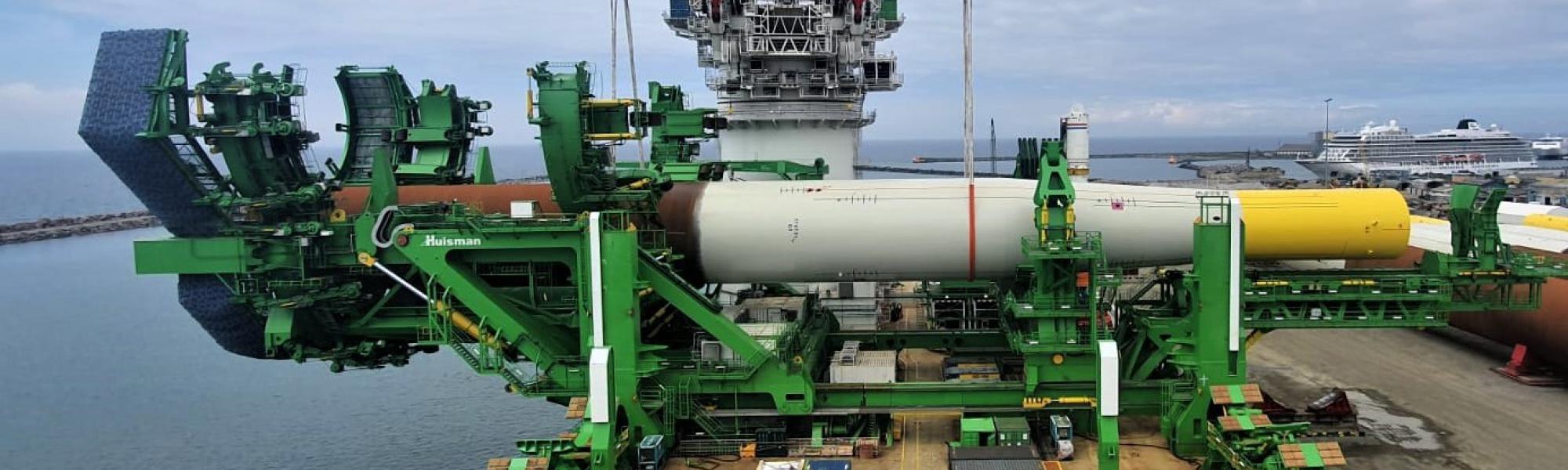

De Motion Compensated Pile Gripper is voorzien van een grijperringsysteem dat is opgehangen aan een XY-frame voor translatie in het horizontale vlak. De grijpring vormt een interface met de monopile en compenseert het verticale deinen, rollen, stampen en gieren van het schip.
Het XY-frame, dat op dekrails is geplaatst en de interface vormt tussen het schip en het ringsysteem van de grijper, compenseert de bewegingen van het schip in de horizontale fase - schommeling en zwaai, evenals DP-drift.
Zeer nauwkeurige installatie
Om de grijper met de nauwkeurigheid te laten werken die vereist is voor turbine-installatie, moet het XY-frame lage wrijving bieden. Huisman heeft hiervoor haar eigen Linear Bearings ontwikkeld. Dit compacte ontwerp biedt gemakkelijke toegang, weinig onderhoud en een lange levensduur.
Zorgen voor veilig werken
Veiligheid staat voorop bij het ontwerp van Huisman's Motion Compensated Pile Grippers. Daarom is een hoge mate van redundantie in de grijpers ingebouwd.
Naast een hoge mate van redundantie, beschikken Huisman Motion Compensated Pile Grippers ook over een monopile emergency release systeem om een veilige operatie verder te garanderen.
