Quayside Cranes
/ Home Producten Duurzame Energie Offshore Wind Quyside Cranes

/ Quayside kranen

De wereldwijde ambities voor offshore windenergie vragen om complexe logistieke operaties in de installatiefase van een offshore windpark. Rangeerterreinen en grote kades met voldoende gewichtscapaciteit zijn van cruciaal belang voor de montage, opslag en handling van grote windturbines. Dit vereist steeds grotere hijs- en gewichtscapaciteit. Huisman biedt flexibele oplossingen voor elke locatie of omgeving.

Direct naar
Video kenmerken Foto’s Technische specificaties brochure Newsletter
Maximaliseer betrouwbaarheid

Maximaliseer betrouwbaarheid

De volgende generatie windturbinecomponenten en fundaties worden veilig en met de laagst mogelijke bodembelasting geïnstalleerd. De Huisman Quayside Kranen zijn volledig elektrisch aangedreven, waardoor ze zuinig zijn in stroomverbruik, milieuvriendelijk en onderhoudsarm.

Optimaliseer efficiëntie

Optimaliseer efficiëntie

Door een Huisman Quayside Kraan in te zetten voor load-outs, handling van fundaties en installatie van windturbines op drijvende fundatiesbent u niet afhankelijkheid van minder efficiënte load-out constructies. Met een dedicated Huisman Quayside Kraan kunt u de oplevering van uw offshore windprojecten versnellen.

Vergroot flexibiliteit

Vergroot flexibiliteit

Zowel de Huisman Skyhook als de modulaire Huisman Ringer Crane kunnen, afhankelijk van uw wensen, worden geleverd met een hijsvermogen variërend van 600 tot 5,000mt met een hoogte tot 200m. Alle Huisman Quayside Kranen zijn ontworpen om gemakkelijk te kunnen worden verplaatst op elke locatie en in elke omgeving.

/ kenmerken

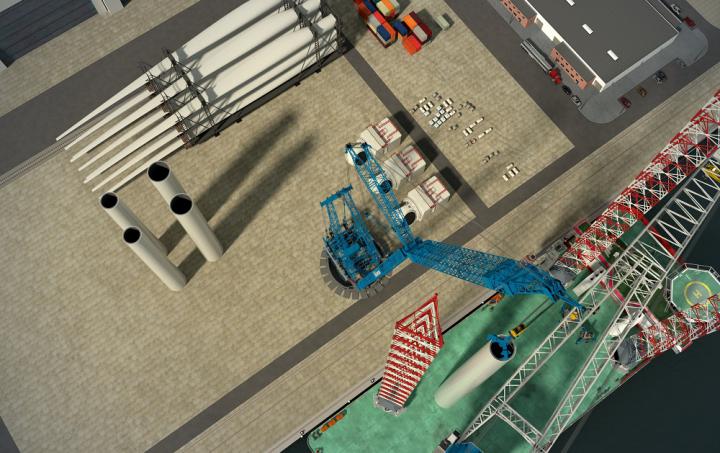

Platform Twin-Ring Containerised Crane (PTC)
Geschikt voor elke locatie in elke omgeving

Een 1.600mt Platform Twin-ring Containerised Crane (PTC) is een bekende verschijning bij veel zware hijsprojecten en op bouwplaatsen van verschillende industrieën, waaronder die voor offshore windenergie, petrochemische industrieën en andere locaties.

Meerdere configuraties

De kraan kan op verschillende manieren worden geconfigureerd, zodat deze kan worden geobruikt voor een specifieke operatie of logistiek proces, bijvoorbeeld het hanteren van monopiles, transition pieces, toren secties, nacelles of de complete installatie van turbinetorens.

Gemakkelijk te vervoeren

De kraancomponenten kunnen eenvoudig worden vervoerd omdat deze binnen de gewichten en afmetingen van een ISO-container passen.

Volledig elektrisch aangedreven

De kraan is voorzien van een volledig elektrisch aandrijfsysteem en kan worden aangesloten op een elektriciteitsnet voor een stille werking.

Eenvoudige montage

Met behulp van het montageframe en de montagelier is de kraan eenvoudig op te zetten. De kraan kan in slechts twee weken worden gemonteerd.

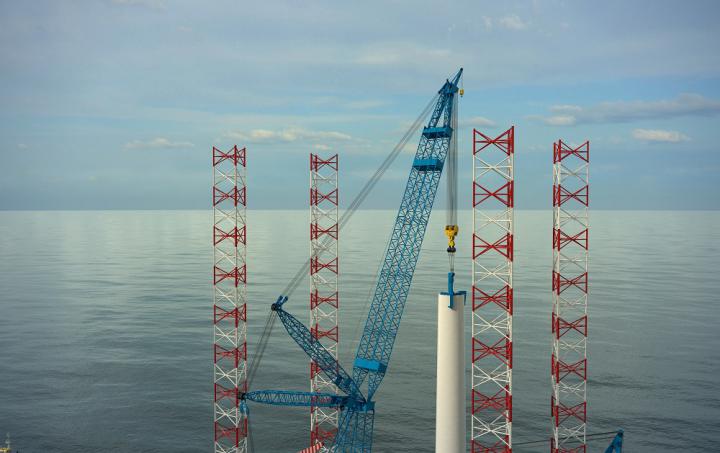

Ringer Crane
Geschikt voor elke locatie in elke omgeving

De Ringer Crane is in staat om nieuwe generatie windturbines te installeren op drijvers vanaf de kade of op het land. Dit ontwerp heeft een hoofdmast van 155m en een jib van 80m.

Extra componenten om te upgraden naar 5,000mt

De Ringer Crane kan een veilige werklast van 1,000m tot 220m boven het maaiveld hijsen. De zwanenhals, bovenaan de fly jib, zorgt voor extra speling tussen de lading en de fly jib. Dit ontwerp kan worden uitgebreid met extra componenten om het hijsvermogen van de kraan op te waarderen tot 5,000mt.





Gemakkelijk te vervoeren

De kraancomponenten kunnen over de weg worden vervoerd. Dit maakt het relatief eenvoudig om de kraan over de hele wereld te verplaatsen. Het brede weervenster en de lage bodemdruk van 15-25mt/m 2 zorgen voor  operationele flexibiliteit.

Eenvoudig installatieproces

De kraan draait in een ring met een straal van 35m rond zijn gecentraliseerde statische ballast van 4,500mt. De giek (inclusief de fly jib) richt zelf op tot een minimale werkhoek van 20 graden. Dit zorgt voor een eenvoudig installatieproces.

Skyhook
Ontworpen voor het laden van zwaar materieel

De Skyhook is de eerste en grootste Slewing Jib Quayside Crane ter wereld. Hij is ontworpen voor het laden van zwaar materieel, zoals het hanteren van fundaties maar ook voor de installatie van windturbines op drijvende fundaties.

Meerdere configuraties

De kraan kan worden uitgebreid tot 5,000mt voor verschillende configuraties. Ideaal voor het hijsen van zware voorwerpen in het droogdok of het rangeren van jacket fundaties. Bovendien maakt de Dual Main Hoist het mogelijk om monopiles of jackets te roteren zonder dat er extra hijs-equipment nodig is.



Volledig elektrisch aangedreven

De Skyhook is volledig elektrisch aangedreven. Dit biedt voordelen op het gebied van betrouwbaarheid en energieverbruik in vergelijking met meer conventionele elektrohydraulische kranen. Bovendien worden milieu- en operationele risico's van een lekkage van hydraulische olie hiermee uitgesloten.

Groot bereik

De Skyhook kan op een rails rijden. Dit geeft de kraan een ongelooflijk bereik. Een extra kantelmoment (veilige werklast op radius) wordt bereikt door een contragewicht. Betonnen ballastblokken worden in de cradle geplaatst en vergroten zo het hefvermogen naar een grotere radius.



De cradle kan op de grond worden neergelaten om het benodigde kantelmoment te verfijnen; een uitstekende functie voor turbineopstellingen op (spar)drijvers, waar een veilige werklast vereist is voor grotere reikwijdtes.



2,000mt Ringer Crane
2,000mt Ringer Crane

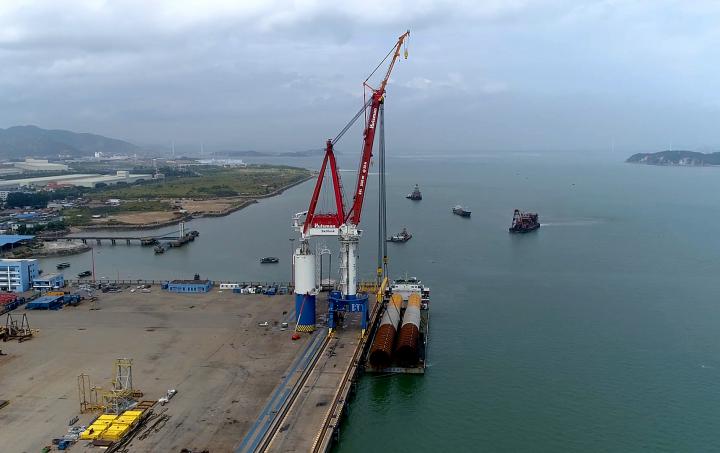

Skyhook
Skyhook

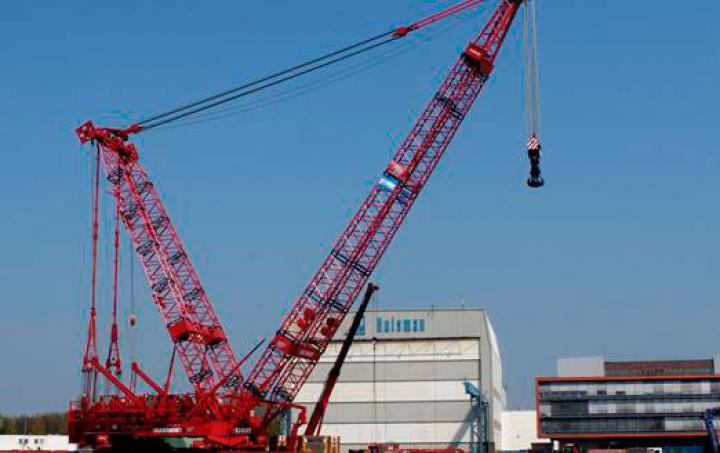

1,600mt Platform Twinring Kraan
1,600mt Platform Twinring Kraan
Ringer Crane
Ringer Crane
Ringer Crane
Ringer Crane

/ Technische specificaties

PLATFORM TWIN-RING CONTAINERISED CRANE (PTC)

Main Boom operation – SSL configuration

  • 49m A-frame – lifting capacity at radius: 1,600mt @ 15m
  • 49m A-frame – lifting height at radius: 45m @ 17m
  • 97m A-frame – lifting capacity at radius: 750mt @ 19m
  • 97m A-frame – lifting height at radius: 92m @ 23m

Main Boom operation – SSL-DS configuration

  • 73m A-frame – lifting capacity at radius: 1,600mt @ 17m
  • 73m A-frame – lifting height at radius: 68m @ 20m
  • 121m A-frame – lifting capacity at radius: 1,164mt @ 21m
  • 121m A-frame – lifting height at radius: 116m @ 27m

Main Boom operation – SFSL (-DS) configuration

  • 87m A-frame – 87m jib – lifting capacity at radius: 260mt @ 38m
  • 87m A-frame – 87m jib – lifting height at radius: 170m @ 38m
  • 116m A-frame – 99m jib (DS) – lifting capacity at radius: 149mt @ 46m
  • 116m A-frame – 99m jib (DS) – lifting height at radius: 208mt @ 46m



RINGER CRANE

115m boom – 80 m

  • SWL: 1000mt
  • Outreach: @50m
  • Lifing height: 220m

130m boom

  • SWL: 2000mt
  • Outreach: @41m
  • Lifting height: 120m

100 m boom

  • SWL: 3000mt
  • Outreach: @28m
  • Lifting height: 90m



SKYHOOK

  • Main hoist capacity: 2,600mt
  • Main hoist max lifting height: 135m
  • Auxiliary hoist on flyjib: 200mt up to 800mt
  • Auxiliary hoist on flyjib: max lifting height 190m
  • Trolley hoist: 40mt
  • Sling hoist: 15mt
